AES光子侧信道实验报告

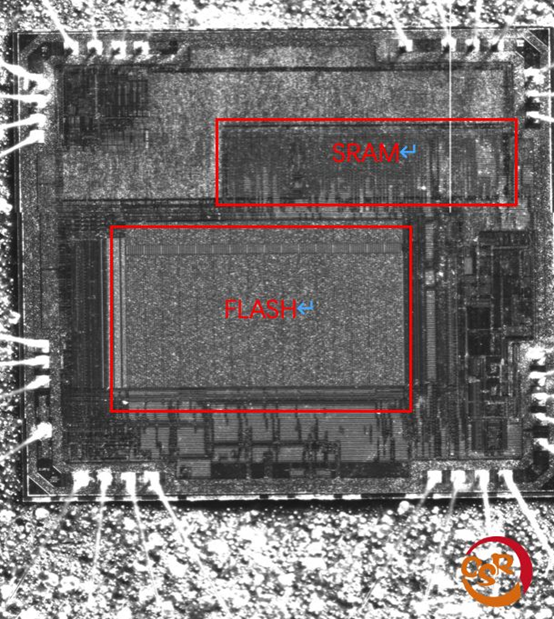

选择全景拍摄功能，开启拍摄灯光，在亮场条件下用5倍镜拍摄芯片版图如图 1所示，芯片的亮场全景图的中央占据较大面积的方形模块是flash，在flash的右上部是一个窄长条形模块，该模块为SRAM。

图 1 5倍镜亮场全景图

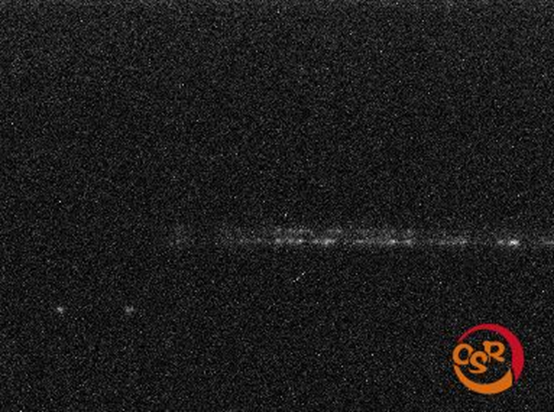

在黑盒测试的条件下，由于对SRAM地址分布完全未知，需要以二分法确认SRAM的地址分布情况。以328p芯片为例，通过328p芯片手册可知SRAM的地址空间分布为0x100到0x8FF。黑盒条件下的推荐进行如下测试：

1. 读取0x100，拍摄暗场图，确认起始地址位置

2. 读取0x8FF，拍摄暗场图，确认终止地址位置

3. 读取0x500，拍摄暗场图，确认中间地址位置

4. 读取0x300，拍摄暗场图，确认从起始地址开始的512字节位置

5. 读取0x200，拍摄暗场图，确认从起始地址开始的256字节位置

6. 读取0x180，拍摄暗场图，确认从起始地址开始的128字节位置

从以上暗场图中可以获知SRAM地址分布的概况，如果需要了解SRAM地址更细节的分布情况，可以设置一个步进值，比如设置128字节。分别测试0x100、0x180、0x200、0x280、0x300、0x380、0x400、0x480、0x500、0x580、0x600、0x680、0x700、0x780、0x800、0x880的暗场图就可以获知较为详细的SRAM地址分布情况。

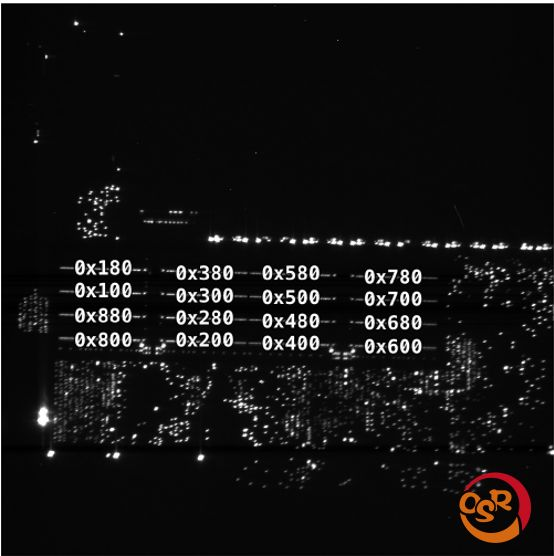

论文《Functional Integrated Circuit Analysis》中给出了328p的SRAM地址分布如图 2所示。因此，此次实验没有重复上述步骤，读取SRAM地址的数据时拍摄到的暗场图可以通过1.3节的实验观察到。类似地，可以测试出一行SRAM占用的字节数：328p每行占8个字节。故328p芯片2kB的SRAM由4个bank组成。每个bank大小是512字节，每个bank由64行每行8字节组成。

图 2 328p的SRAM地址分布

图 3 AES测试代码打印出的结果

编写代码打印S盒的首地址，发现在此次测试中的首地址为0x0101。结合图 2可知，地址0x0101所在的行地址范围是0x100~0x107。下表列出了从0x100开始的连续12行的地址范围。

表 1 从0x100开始的连续12行的地址范围

为了精确定位S盒在芯片版图中的位置，编写程序循环读取SRAM中0x100和0x10A两个地址的数据并写入到0x500地址中。移动三轴平台，使5倍物镜对准SRAM区域，设置暗场曝光时间为1.5h，拍摄亮场图和暗场图。SRAM亮场和暗场图分别如图 4（a）和图 4（b）所示。图 5是SRAM亮场图和暗场图的叠加，这种叠加图用于确定SRAM地址在版图中的位置。从SRAM暗场图中可以看出在SRAM区域有两个亮行（实际上是三个亮行，由于5倍物镜分辨率低，不能很好的区分相邻的两行），与读取的0x100和0x10A地址区域、写入的0x500地址区域有关。

需要注意的是，无论读取还是写入一个字节的数据都会拍摄到一整行的SRAM发亮，这是因为SRAM的电路结构决定了无论SRAM行内的哪个字节被选中，都会使该行driver驱动的字线信号有效，引起一整行都发出光子。

对比图 2和图 4（b）可以看出，将图 2旋转180度后与图 4（b）的暗场图形状基本一致，因而判断图 4（b）红色方框标出的亮行对应的地址为0x100和0x10A，从0x100开始地址增加的方向是向下。

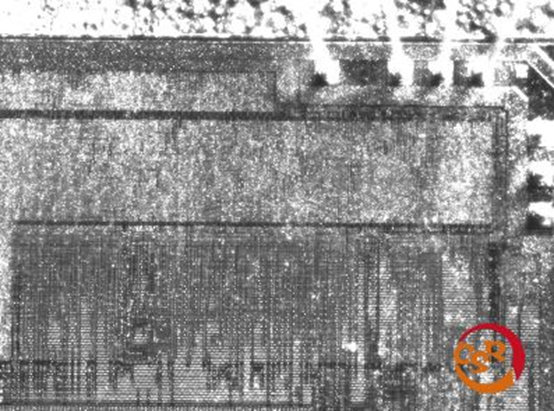

图 4 5倍镜SRAM亮场和暗场图

图 5 5倍镜SRAM亮场图和暗场图的叠加

为了确认亮行与地址的对应关系，将5倍物镜更换为40倍物镜，并使该镜头对准图 5中的红框位置。设置暗场曝光时间为1.5h，拍摄亮场和暗场图如图 6所示。从图 6（b）可以较为清晰的看出两个亮行。我们读取的是0x100和0x10A两个地址，写入的是0x500一个地址。由此判断，图 6（b）的两个亮行分别包含了0x100和0x10A两个地址。

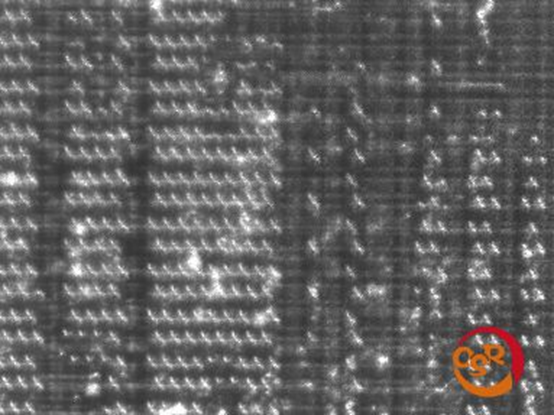

图 6 读0x100和0x10A两个地址时的亮场图和暗场图

图 7 读0x100和0x10A两个地址时亮场图和暗场图的叠加

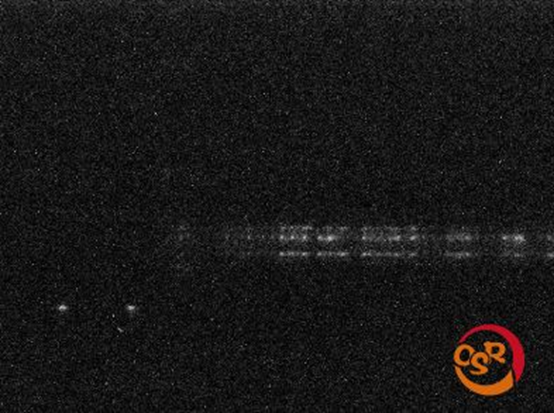

为了进一步确认地址增加的方向，修改程序为：循环读取SRAM中0x100、0x10A和0x114三个地址的数据并写入到0x500地址中，使用40倍物镜对准与图 7相同的区域，设置暗场曝光时间为1.5h，拍摄亮场图和暗场图如图 8所示，图 9是亮场图和暗场图的叠加图。观察图 6（b），读取0x100、0x10A和0x114三个地址引起三行SRAM发亮。对比图 9和图 7，发现图 9中的第三个亮行是新出现的。因此，第三个亮行包含了地址为0x114的SRAM。所以地址增加的方向是向下，这与我们前面的对图 4（b）的分析结果一致。

图 8 读0x100、0x10A和0x114三个地址时的亮场图和暗场图

图 9 读0x100、0x10A和0x114三个地址时亮场图和暗场图的叠加

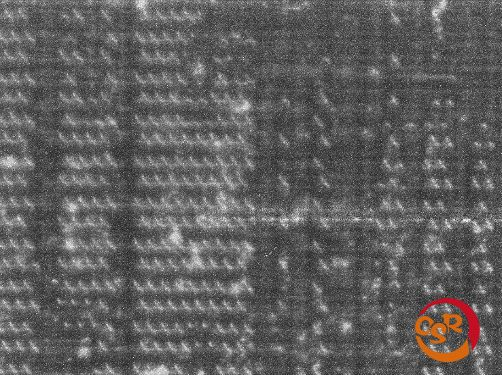

增大曝光时间为8h，拍摄暗场和亮场图，此时我们使用的程序是循环读取0x100开始的连续128个字节并写入临时变量。二者的亮场图和暗场图如图 10（a）和（b）所示，叠加如图 11所示。观察图 10（b）中红框标出的亮点，这里应该是行driver的位置。但是，仔细观察发现两个亮行对应红框中的一个亮点。这与期望的每个亮行对应一个亮点不同，可能有两方面的原因：一是我们的暗场图是从芯片正面拍摄的（即芯片金属层），金属层的布线可能会阻挡行driver产生的光子辐射，因此每两行暴露出一个行driver；二是可能是两个行driver从同一个金属层的缝隙中反射出光子信号。

图 10 8小时曝光后的亮场和暗场图

图 11 8小时曝光后亮场和暗场的叠加图

S盒共有256个字节，在测试代码中从地址0x101开始，因此，S盒结束的地址为0x200。根据328p芯片的SRAM地址分布可知，图 11对应的SRAM bank中，从S盒起始行方向向下的半个bank空间均是S盒的数据。

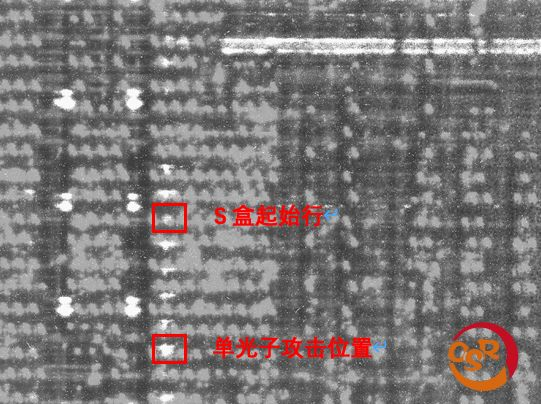

从S盒对应的行driver中选择一个点作为攻击点，此次实验我们选择了从S盒开始行计算的第6个亮点，如图11中所示。该位置对应表 1中的第11行，由于不确定该亮点是第11行的驱动，还是第11行和第12行的驱动，慎重起见，我们将第12行也考虑进来，则与该亮点对应的SRAM地址范围是0x150—0x15F。S盒首地址是0x101，所以该亮点对应的S盒输入是0x4F—0x5E。

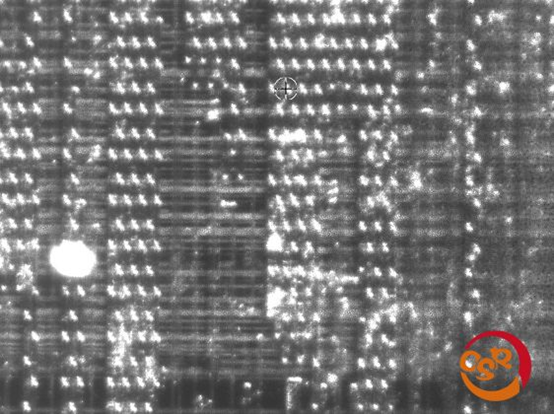

打开控制软件中的瞄准功能，移动三轴平台使十字中心对准图 11标出的单光子攻击位置。移动后拍摄的亮场图如图 12所示。

图 12 瞄准攻击位置

在时间维度上，我们选择的攻击目标是AES第一轮S盒的输入；在空间维度上，我们选择的攻击目标是S盒输入0x4F—0x5E所在行。对于第一个字节的密钥，假设输入是时，采集到对S盒输入0x4F—0x5E所在行的访问，则有

由此可以计算出的候选集合。

输入是时，采集到对S盒输入0x4F—0x5E所在行的访问，则有

由此可以计算出的候选集合。

输入字节遍历0—256，收集到所有对S盒输入0x4F—0x5E所在行进行访问的明文计算出对应的候选密钥。注意，这里的每个对应的都是一个候选密钥集合，求出这些候选密钥集合的交集，即为最终攻击出的密钥值/密钥候选值。

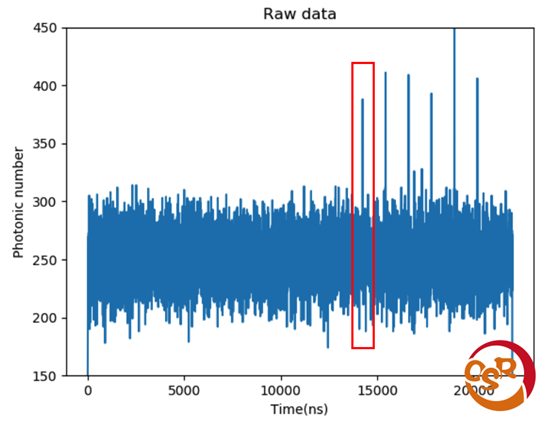

为减少测试时间，AES只运行第一次轮密钥加和第一轮的字节代替。输入16个字节的0x2E，循环执行轮密钥加和字节代替代码，在图 12中瞄准的攻击位置采集光子信号，采集时间为3h。得到的光子信号如图 13所示。图中横坐标为时间，纵坐标为光子数。图 13的红框中出现了尖峰，说明该时刻攻击位置对应的晶体管辐射出了较多的光子，光子数目明显高于噪声引起的光子数。所以，该时刻发生了对SRAM地址范围0x150—0x15F的访问，同时，也意味着发生了对S盒输入0x4F—0x5E的查表操作。故有

由此计算出该时刻的密钥字节候选值为

图 13 输入16个字节的0x2E时的光子信号

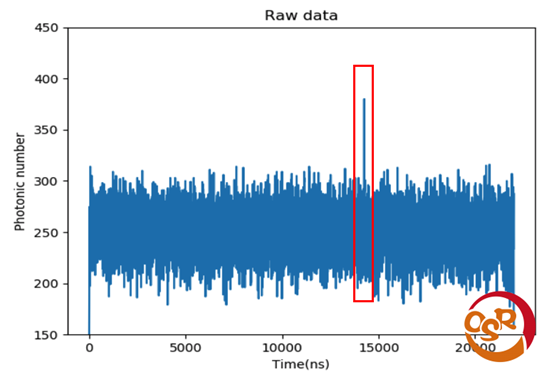

修改输入为0x30，重复上述实验采集到的光子信号如图 14。可以看到，与图 13相同的时刻处，仍然有尖峰出现。故有

由此计算出该时刻的密钥字节候选值为

图 14 输入16个字节的0x30时的光子信号

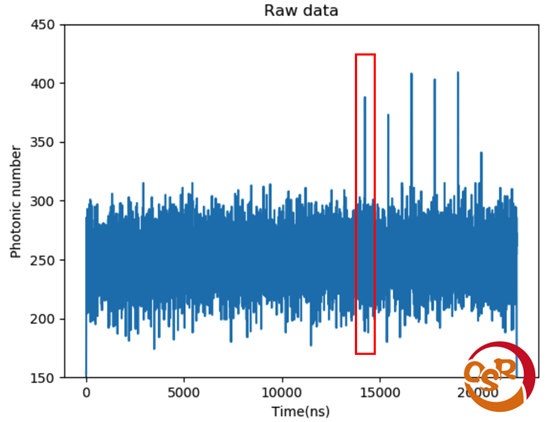

修改输入为0x31，继续重复上述实验采集到的光子信号如图 15。可以看到，与图 13相同的时刻处，仍然有尖峰出现。故有

由此计算出该时刻的密钥字节候选值为



求和的交集，可得

图 15 输入16个字节的0x31时的光子信号
